一、用途
本产品适用于电网建设与改造的10kV架空输电工程线路，软铜线产品适用于变压器引下线等。
二、产品型号及名称
| 型号 | 名称 | 执行标准 |
| JKYJ | 铜芯交联聚乙烯绝缘架空电缆 | GB/T14049-2008 |
| JKTRYJ | 软铜芯交联聚乙烯绝缘架空电缆 | |
| JKLYJ | 铝芯交联聚乙烯绝缘架空电缆 | |
| JKLHYJ | 铝合金芯交联聚乙烯绝缘架空电缆 | |
| JKY | 铜芯聚乙烯绝缘架空电缆 | |
| JKTRY | 软铜芯聚乙烯绝缘架空电缆 | |
| JKLY | 铝芯聚乙烯绝缘架空电缆 | |
| JKLHY | 铝合金芯聚乙烯绝缘架空电缆 | |
| JKLYJ/B | 铝芯本色交联聚乙烯绝缘架空电缆 | GB/T14049-2008 |
| JKLHYJ/B | 铝合金芯本色交联聚乙烯绝缘架空电缆 | |
| JKLYJ/Q | 铝芯轻型交联聚乙烯薄绝缘架空电缆 | GB/T14049-2008 |
| JKLHYJ/Q | 铝合金芯轻型交联聚乙烯薄绝缘架空电缆 | |
| JKLY/Q | 铝芯轻型聚乙烯薄绝缘架空电缆 | |
| JKLHY/Q | 铝合金芯轻型聚乙烯薄绝缘架空电缆 |
三、其他说明
1.电缆的敷设温度应不低于-20℃。
2.电缆导体长期允许的最高工作温度：
交联聚乙烯(XLPE)绝缘应不超过90℃；
高密度聚乙烯(PE)绝缘应不超过70℃。
3.短路时(最长持续时间不超过5s)电缆的最高温度：
交联聚乙烯(XLPE)绝缘为250℃；
高密度聚乙烯(PE)绝缘为150℃；
4. 电缆的允许弯曲半径：
单芯电缆应不小于：20（D+d）± 5%mm ；
多芯电缆应不小于：15（D+d）± 5%mm ；
式中：D―试样的实际外径，mm;d―试样导体的实际外径，mm。

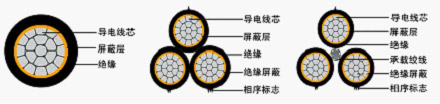

四、产品结构
