一、用途
本产品适用于交流额定电压0.66/1.14kV 、1.9/3.3kV采煤机及其类似设备的屏蔽监视连接用。
二、产品型号及名称
| 型号 | 名称 | 使用场合 |
| MCPJB-0.66/1.14 | 采煤机屏蔽监视编织加强型橡套软电缆 |
额定电压0.66/1.14kV采煤机及其类似 设备的电源连接，电缆可直接拖拽使用。 |
| MCPJB -1.9/3.3 | 采煤机屏蔽监视编织加强型橡套软电缆 |
额定电压1.9/3.3kV采煤机及其类似 设备的电源连接，电缆可直接拖拽使用。 |
| MCPJBR-0.66/1.14 | 采煤机屏蔽监视绕包加强型橡套软电缆 |
额定电压0.66/1.14kV采煤机及其类似 设备的电源连接，但电缆必须在保护链板内使用。 |
| MCPJBR-1.9/3.3 | 采煤机屏蔽监视绕包加强型橡套软电缆 |
额定电压1.9/3.3kV采煤机及其类似 设备的电源连接，但电缆必须在保护链板内使用。 |
三、其他说明
1.MCPJR型电缆的最小弯曲半径为电缆直径的6倍；MCPJB型电缆的最小弯曲半径为电缆直径的15倍。
2.安装使用时，电缆的地线应接地良好。

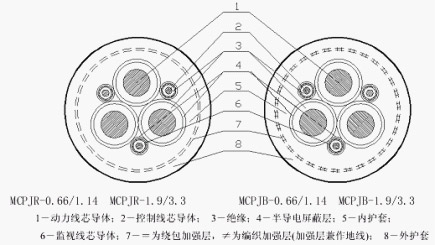

四、产品结构
