本产品适用于额定电压1kV和3kV配电电网中的输配电系统或工业装置供电系统的固定安装场合。

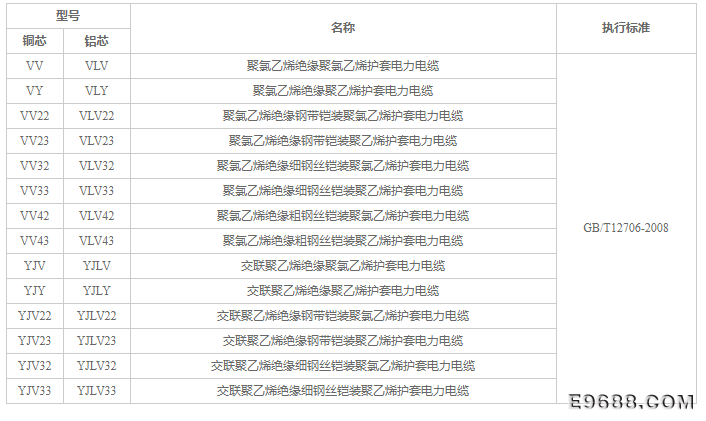

二、产品型号及名称
三、其他说明
1.具有聚氯乙烯绝缘或聚氯乙烯护套的电缆，电缆的敷设温度应不宜于0℃。
2.电缆导体长期允许的最高工作温度：
聚氯乙烯(PVC/A)绝缘应不超过70℃。
交联聚乙烯(XLPE)绝缘应不超过90℃；
3.短路时(最长持续时间不超过5s)电缆的最高温度：
聚氯乙烯(PVC/A)绝缘：当导体截面积≤300mm2时为160℃；当导体截面积>300mm2时为140℃。
交联聚乙烯(XLPE)绝缘为250℃；
4. 电缆安装时的最小弯曲半径(D：为电缆外径)
|
项目 |
单芯电缆 |
三芯及以上电缆 |
||
|
无铠装 |
有铠装 |
无铠装 |
有铠装 |
|
|
电缆安装时的最小弯曲半径 |
20D |
15D |
15D |
12D |
|
靠近连接盒和终端的电缆最小弯曲半径 |
15D |
12D |
12D |
10D |
